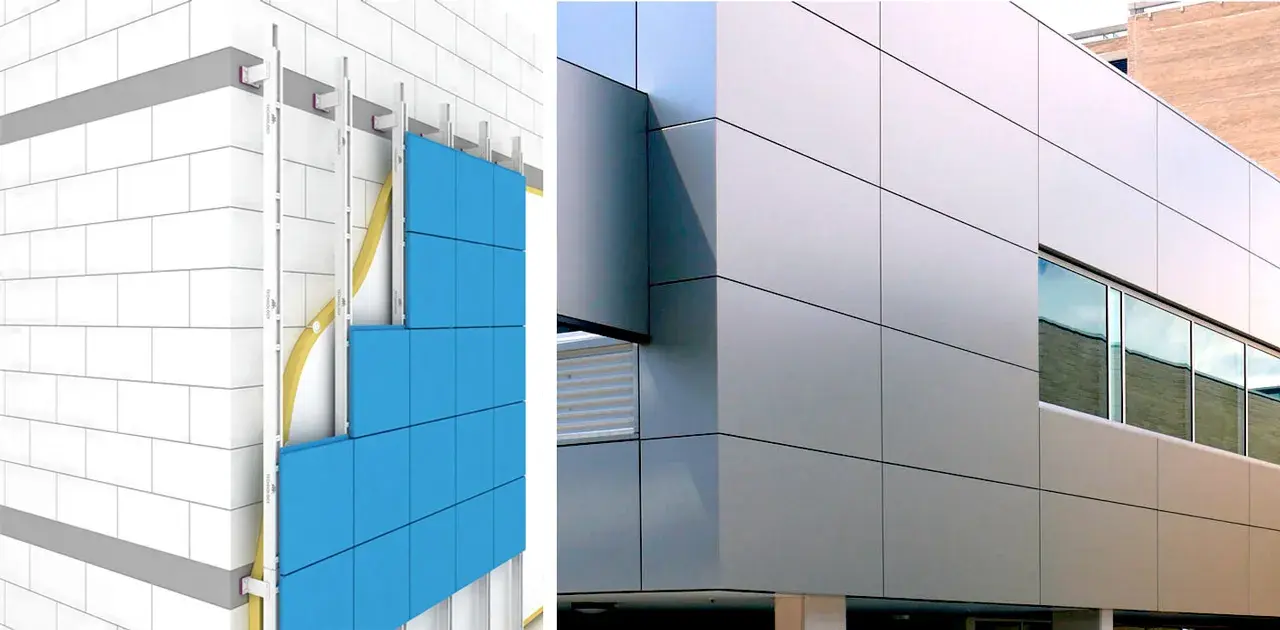

Межэтажная подсистема — решение для вентилируемых фасадов на зданиях с недостаточно плотными стенами и большими пролётами. Каркас крепится не в стену, а в межэтажные перекрытия, где крепёж держится надёжно, и распределяет нагрузку от облицовки и утеплителя на несущую конструкцию здания.
Когда нужна межэтажная подсистема
Если стены выполнены из пустотелого кирпича, пенобетона или газобетона (плотность менее 600 кг/м²), обычный анкер в них держится ненадёжно — а вместе с ним и весь вентфасад. Химические анкеры решают задачу, но обходятся дорого. Межэтажная подсистема крепится в плиты перекрытий, где плотность материала выше, и надёжно несёт фасад без химических анкеров. При плотности стен выше 600 кг/м² её можно крепить и к стене.
Особенности и распределение нагрузок
Профили в межэтажной подсистеме устанавливают вертикально, поэтому облицовку крепят горизонтально. Конструкция рассчитана на большие пролёты — до 4,5 м — и выдерживает высокие статические и динамические нагрузки, связывая стены и перекрытия в единую систему. Материал каркаса — оцинкованная или нержавеющая сталь (в том числе с порошковой окраской); марка и толщина подбираются расчётом под облицовку и длину пролёта.
Для каких облицовок подходит
Межэтажная подсистема разработана под тяжёлые и горизонтально монтируемые облицовки: композитные и фиброцементные панели, керамогранит, фасадные кассеты, линеарные панели и металлосайдинг. Для керамогранита в системе применяют кляммеры, рассчитанные на вес тяжёлой плиты.
Элементы межэтажной подсистемы
Крепёжный кронштейн межэтажный (ККМ)
Артикул: ККМ 80×90
Назначение: крепление каркаса в межэтажные плиты
| Типоразмер | 80×90 (вылет 120 / 150 / 180 / 200 / 230) |
| Толщина стали | 1,2 и 2 мм |
| Материал | нерж. / оцинк. сталь (± порошковая краска) |
| Монтаж | попарно на межэтажные плиты |
| Класс пож. безопасности | НГ (негорючий) |
Оставить заявку
Несущий кронштейн, который крепится в межэтажные плиты — там плотность выше, чем у стены, и крепёж держится надёжно. Доступен с вылетом 120–230 мм. При больших пролётах кронштейны ставят попарно; прокладка исключает «мостик холода».

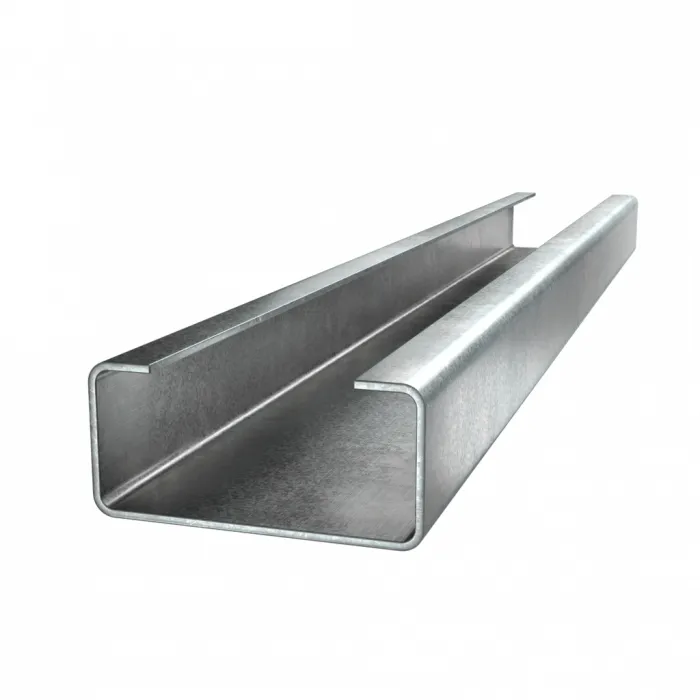

С-образный профиль
Артикул: С-профиль
Назначение: вертикальная несущая направляющая
| Типоразмеры | 64×60×3000 (t=2 мм); 62×58×3000 (t=1,2 мм); 64×90×3000 (t=2 мм); 62×88×3000 (t=1,2 мм) |
| Материал | нерж. / оцинк. сталь (± порошковая краска) |
| Крепление к кронштейну | заклёпки 6,4 × 12 мм |
| Особенности | рёбра жёсткости — выше несущая способность |
| Класс пож. безопасности | НГ (негорючий) |
Оставить заявку
Вертикальная несущая направляющая межэтажной подсистемы. За счёт рёбер жёсткости выдерживает большие нагрузки, чем Г-образный профиль. Крепится к кронштейнам заклёпками 6,4×12 мм; типоразмер и толщину подбирают под облицовку и длину пролёта.
Профиль стыковочный
Артикул: стыковочный
Назначение: соединение несущих профилей
| Типоразмеры | 59×56×625 (t=1,2 мм); 59×56×312 (t=1,2 мм); 59×86×625 (t=1,2 мм); 59×86×312 (t=1,2 мм) |
| Материал | нерж. / оцинк. сталь (± порошковая краска) |
| Крепление | заклёпки 4,8 × 10 мм (с одной стороны) |
| Функция | компенсация температурного расширения |
| Класс пож. безопасности | НГ (негорючий) |
Оставить заявку
Короткий С-образный профиль для соединения несущих направляющих. К одной направляющей крепится заклёпками 4,8×10 мм, во вторую свободно вставляется — так закладывается компенсационный зазор, и при температурном расширении систему не «разрывает».
Кляммеры — стандартный тип
Кляммер рядовой ККР 70×10
Артикул: ККР 70×10
Тип: стандартный, рядовой
| Типоразмер | 70×10 |
| Толщина стали | 1,0 и 1,2 мм |
| Материал | нерж. / оцинк. сталь |
| Особенности | увеличенная лапка, ребро жёсткости |
| Под облицовку | керамогранит |
Оставить заявку
Стандартный рядовой кляммер для видимого крепления керамогранита. Увеличенная площадь опоры «лапки» и ребро жёсткости не дают ей деформироваться под весом плиты.

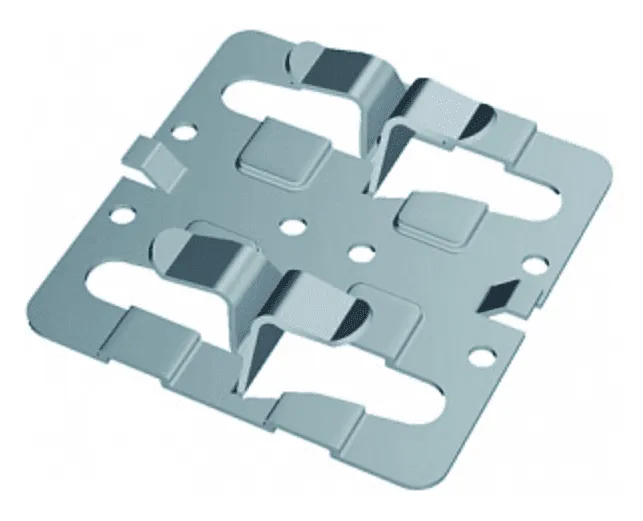

Кляммер рядовой с дистанциром ККРД 70×10
Артикул: ККРД 70×10
Тип: стандартный, рядовой с дистанциром
| Типоразмер | 70×10 |
| Толщина стали | 1,2 мм |
| Материал | нерж. / оцинк. сталь |
| Особенности | дистанцир — быстрое выравнивание облицовки |
| Под облицовку | керамогранит |
Оставить заявку
Рядовой кляммер с дистанциром — позволяет легко и быстро выровнять облицовку в одной плоскости. Сохраняет высокую несущую способность.
Кляммер завершающий ККЗ 37×10
Артикул: ККЗ 37×10
Тип: стандартный, завершающий
| Типоразмер | 37×10 |
| Толщина стали | 1,0 и 1,2 мм |
| Материал | нерж. / оцинк. сталь |
| Назначение | крайний ряд облицовки |
| Под облицовку | керамогранит |
Оставить заявку
Завершающий кляммер для крайних рядов облицовки, где рядовой не встаёт по геометрии. Обеспечивает надёжную фиксацию плиты по краю фасада.
Кляммер завершающий с дистанциром ККЗД 37×10
Артикул: ККЗД 37×10
Тип: стандартный, завершающий с дистанциром
| Типоразмер | 37×10 |
| Толщина стали | 1,2 мм |
| Материал | нерж. / оцинк. сталь |
| Особенности | крайний ряд + дистанцир для выравнивания |
| Под облицовку | керамогранит |
Оставить заявку
Завершающий кляммер с дистанциром — фиксирует крайний ряд облицовки и одновременно упрощает выравнивание плиты в плоскости фасада.
Кляммер промежуточный ККП 70×10
Артикул: ККП 70×10
Тип: стандартный, промежуточный
| Типоразмер | 70×10 |
| Толщина стали | 1,2 мм |
| Материал | нерж. / оцинк. сталь |
| Назначение | промежуточная фиксация ряда |
| Под облицовку | керамогранит |
Оставить заявку
Промежуточный кляммер для дополнительной фиксации облицовки внутри ряда. Повышает надёжность крепления тяжёлых плит керамогранита.
Кляммеры — скрытый тип

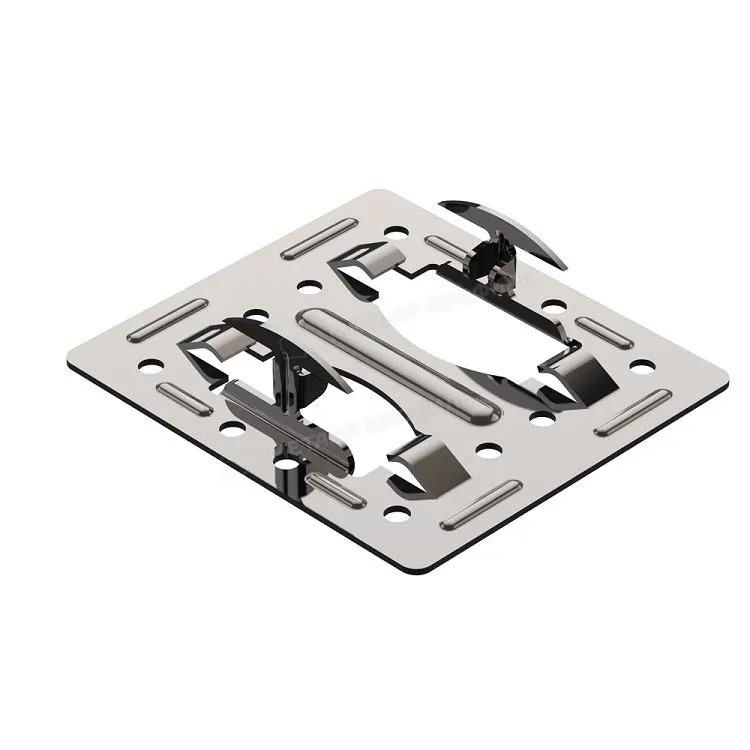

Кляммер скрытый рядовой ККСР 80×10
Артикул: ККСР 80×10
Тип: скрытый, рядовой
| Типоразмер | 80×10 |
| Толщина стали | 1,2 мм |
| Материал | нерж. / оцинк. сталь |
| Особенности | не виден на фасаде |
| Под облицовку | керамогранит |
Оставить заявку
Скрытый рядовой кляммер — не виден на фасаде, облицовка смотрится цельной. Сохраняет высокую несущую способность и выверенную толщину металла.

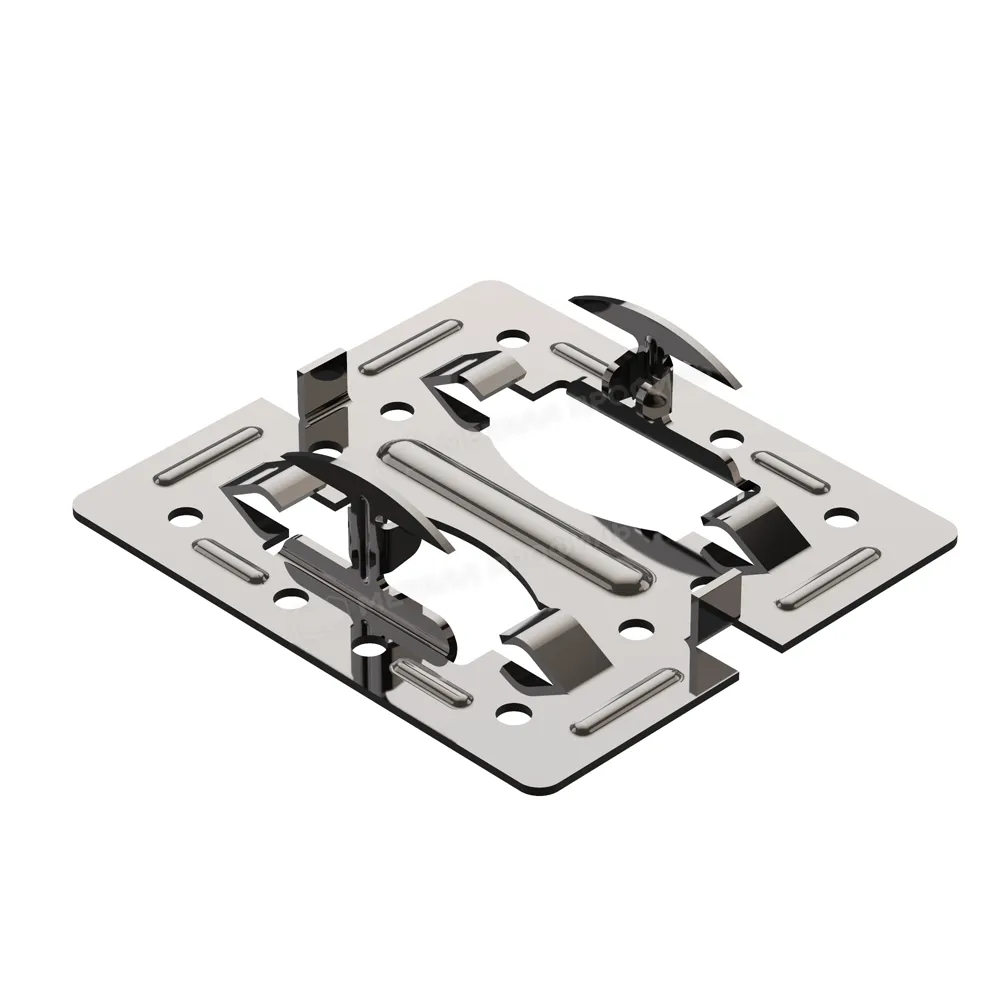

Кляммер скрытый рядовой с дистанциром ККСРД 80×10
Артикул: ККСРД 80×10
Тип: скрытый, рядовой с дистанциром
| Типоразмер | 80×10 |
| Толщина стали | 1,2 мм |
| Материал | нерж. / оцинк. сталь |
| Особенности | скрытый + дистанцир для выравнивания |
| Под облицовку | керамогранит |
Оставить заявку
Скрытый рядовой кляммер с дистанциром: невидимое крепление плюс быстрое выравнивание облицовки в плоскости фасада.

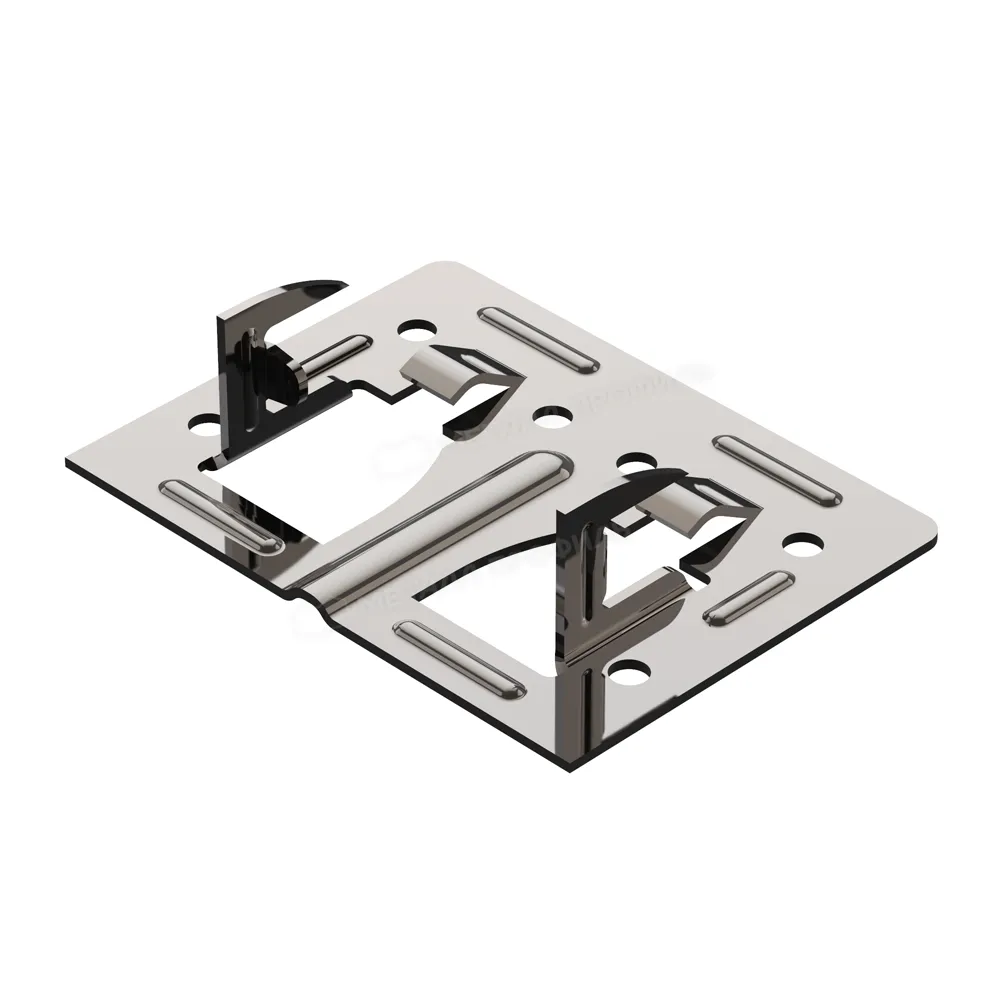

Кляммер скрытый завершающий ККСЗ 54×10
Артикул: ККСЗ 54×10
Тип: скрытый, завершающий
| Типоразмер | 54×10 |
| Толщина стали | 1,2 мм |
| Материал | нерж. / оцинк. сталь |
| Назначение | крайний ряд, скрытый крепёж |
| Под облицовку | керамогранит |
Оставить заявку
Скрытый завершающий кляммер для крайних рядов облицовки без видимого крепежа. Аккуратная кромка фасада и надёжная фиксация плиты.
Кляммер скрытый завершающий с дистанциром ККСЗД 54×10
Артикул: ККСЗД 54×10
Тип: скрытый, завершающий с дистанциром
| Типоразмер | 54×10 |
| Толщина стали | 1,2 мм |
| Материал | нерж. / оцинк. сталь |
| Особенности | крайний ряд, скрытый + дистанцир |
| Под облицовку | керамогранит |
Оставить заявку
Скрытый завершающий кляммер с дистанциром — невидимое крепление крайнего ряда и удобное выравнивание облицовки.
Реализованные проекты
- Коммерческие объекты 21 объект
- Частные дома 10 домов
Преимущества межэтажной подсистемы
- Надёжно крепит вентфасад к зданиям с непрочными стенами (до 600 кг/м²) — за счёт фиксации в межэтажные перекрытия.
- Рассчитана на большие пролёты (до 4,5 м) и высокие нагрузки от облицовки и утеплителя.
- Простые узлы соединений — быстрый монтаж без сложных операций.
- Компенсация температурного расширения заложена конструктивно: стыковочный профиль с одной стороны фиксируется заклёпками, с другой свободно вставляется, поэтому систему не «разрывает» при перепадах температур.
- Все элементы устойчивы к коррозии (нержавеющая или оцинкованная сталь, порошковая окраска) и негорючие (НГ) — подходит практически для любых объектов.
- Заводское изготовление на высокоточном оборудовании — выверенная толщина стали, точная геометрия, надёжная стыковка без слабых мест.
Из чего складывается качество межэтажной подсистемы:
Прочность и надёжность
Толстый металл и точные расчёты — конструкция несёт тяжёлые облицовки на больших пролётах.
Простой монтаж
Простые узлы соединений и парная установка кронштейнов ускоряют сборку.
Работа с непрочными стенами
Крепление в перекрытия держит фасад там, где обычный анкер в стене ненадёжен.
Без дорогих химанкеров
Надёжная фиксация без химических анкеров снижает стоимость узла крепления.
Стойкость к среде
Нержавеющая и оцинкованная сталь не боятся коррозии и погодных воздействий.

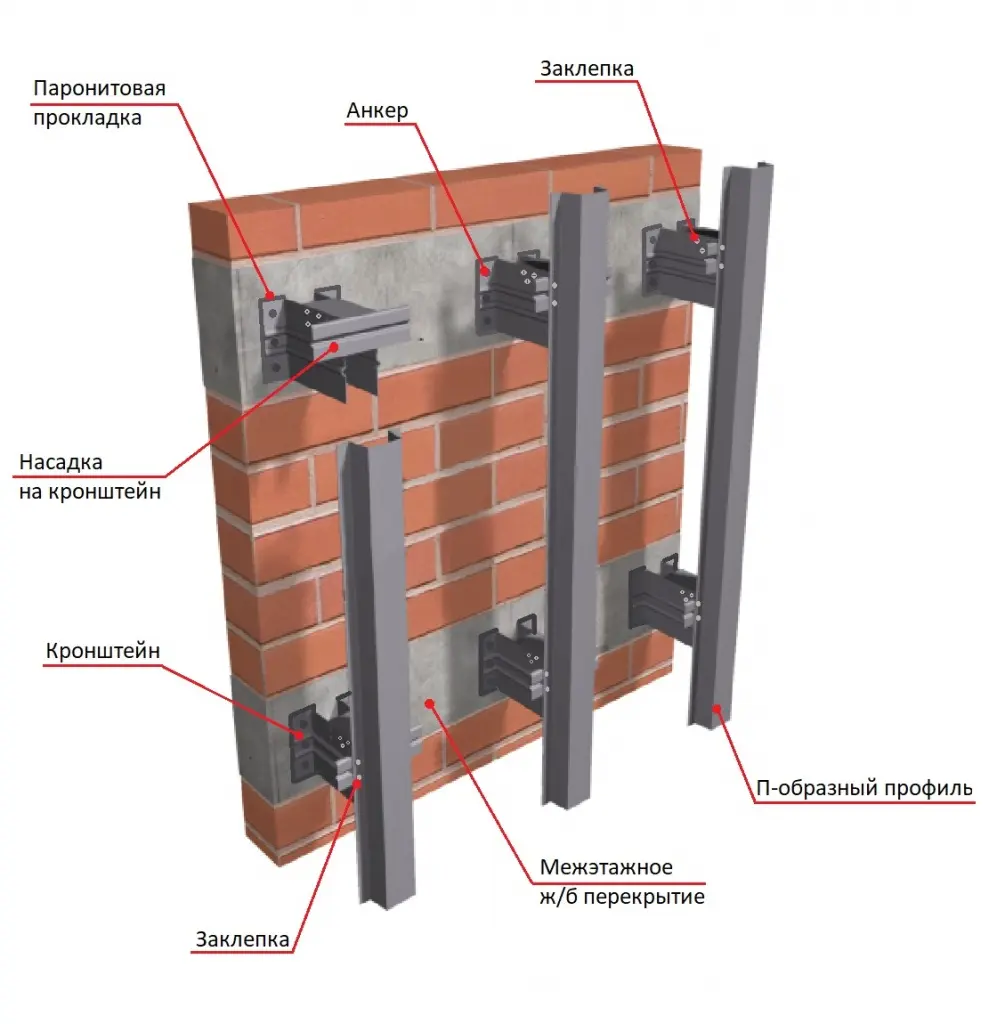

Как монтируется межэтажная подсистема
- Кронштейны устанавливают на межэтажные плиты, при больших пролётах — попарно; между кронштейном и основанием ставят паронитовую или изолоновую прокладку против «мостиков холода».
- На кронштейны надевают утеплитель, фиксируют тарельчатыми дюбелями, поверх монтируют гидроветрозащиту.
- Между кронштейнами крепят С-образный несущий профиль (заклёпки 6,4×12 мм), профили соединяют стыковочными (заклёпки 4,8×10 мм) с компенсационным зазором.
- Облицовку монтируют горизонтально; для керамогранита применяют кляммеры под вес тяжёлой плиты.
Межэтажную подсистему для вентфасада можно заказать в ФАСТЕК ГРУПП вместе с расчётом узлов крепления, комплектацией элементов и монтажом. Мы подберём тип профилей, шаг и вылет кронштейнов под вашу облицовку, стены и пролёты — и обеспечим надёжный фасад на весь срок службы здания.
