Оцинкованная подсистема: ключевые преимущества и область применения

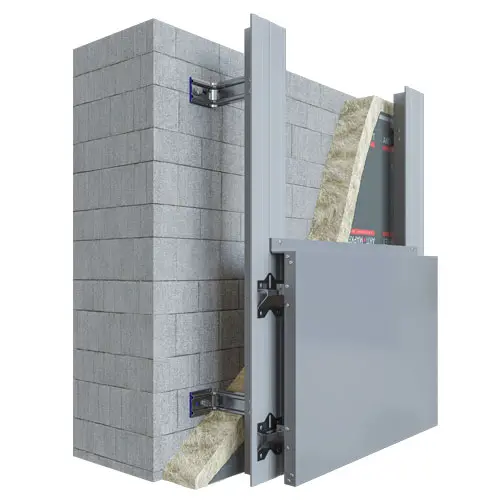

Оцинкованная подсистема для вентилируемого фасада — это надежное и экономически выгодное решение для облицовки объектов любого типа. Конструкция из прочной стали формирует технологический воздушный зазор, который предотвращает скопление влаги, защищает несущие стены от промерзания и существенно повышает энергоэффективность здания. Системные кронштейны с регулируемым вылетом легко скрывают дефекты и неровности стен, исключая мокрые работы и сокращая общие сроки монтажа.
Высокая стойкость к коррозии и перепадам температур обеспечивает оцинкованному каркасу срок службы до 50 лет. Подсистема универсальна и адаптирована под любые фасадные материалы: от тяжелого керамогранита, натурального камня и фиброцементных плит до металлических кассет, композита и сайдинга. В компании ООО «Фастек» вы можете заказать полную комплектацию подсистемы под технические параметры вашего объекта.
Свяжитесь с нами и получите консультацию специалиста по выбору типа системы и вида материала по фасаду и монтажу
Подсистема под облицовку

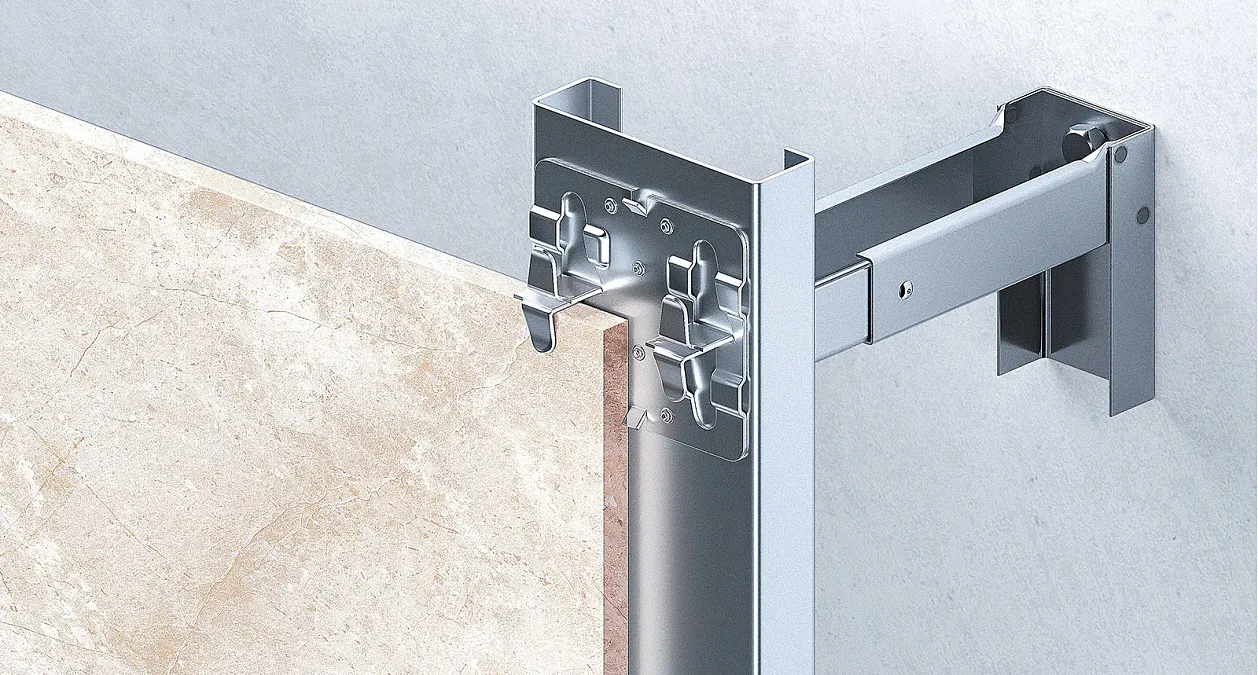

Подсистема под керамогранит
Артикул: ОП-КГ
Облицовка: керамогранит
Крепление: видимое, на кляммерах
| Материал каркаса | оцинкованная сталь (полимерное покрытие — опция) |
| Крепёж облицовки | кляммер (оцинк. / нерж. сталь) |
| Вылет кронштейна | 90–320 мм |
| Срок службы | до 50 лет |
| Класс пож. безопасности | НГ (негорючая) |
| Крепление к основанию | анкер / дюбель по материалу стены |
Оставить заявку
Стальной оцинкованный каркас под керамогранит с креплением на видимые кляммеры. Экономичное и надёжное решение, хорошо скрывает неровности стен.
Рекомендуется для:
- жилых и коммерческих зданий,
- реконструкции существующих фасадов.

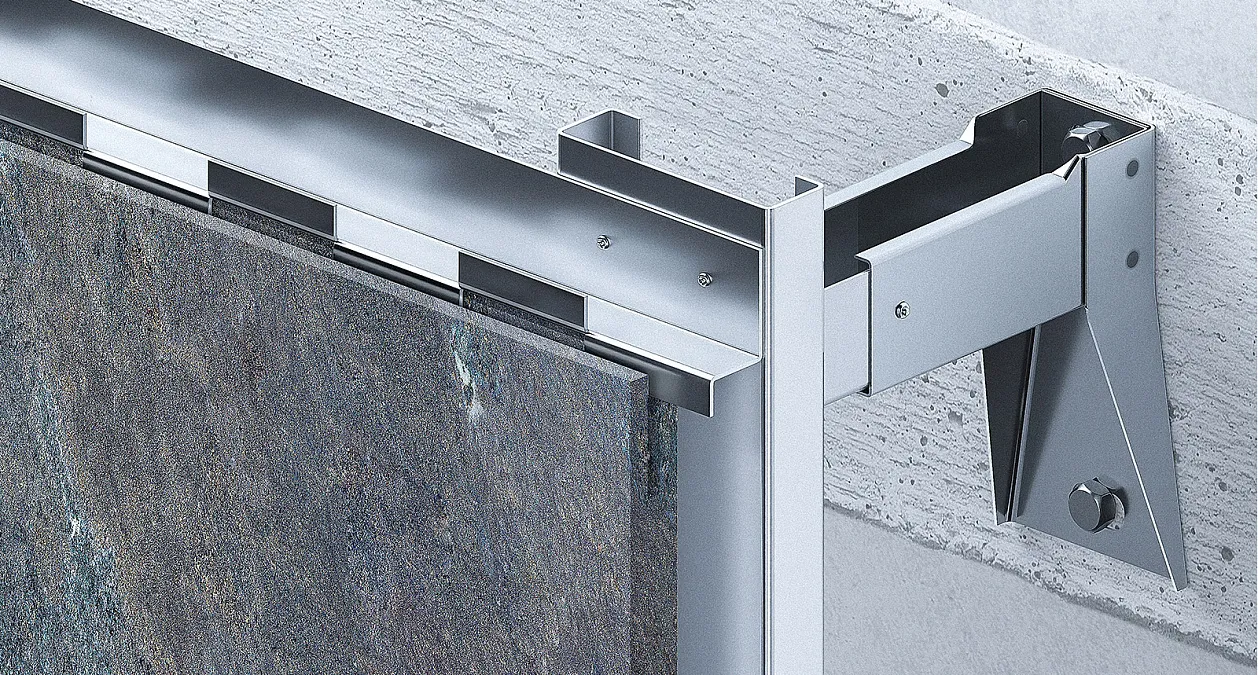

Подсистема под натуральный камень
Артикул: ОП-КМ
Облицовка: натуральный камень, гранит
Крепление: регулируемые кляммеры
| Материал каркаса | оцинкованная сталь, усиленная |
| Крепёж облицовки | регулируемый кляммер |
| Вылет кронштейна | 90–320 мм |
| Срок службы | до 50 лет |
| Класс пож. безопасности | НГ (негорючая) |
| Крепление к основанию | анкер / дюбель по материалу стены |
Оставить заявку
Усиленный каркас под тяжёлую облицовку камнем и гранитом. Регулируемые кляммеры компенсируют температурные расширения и защищают плиты от трещин.
Рекомендуется для:
- представительских и общественных зданий,
- фасадов премиального уровня.

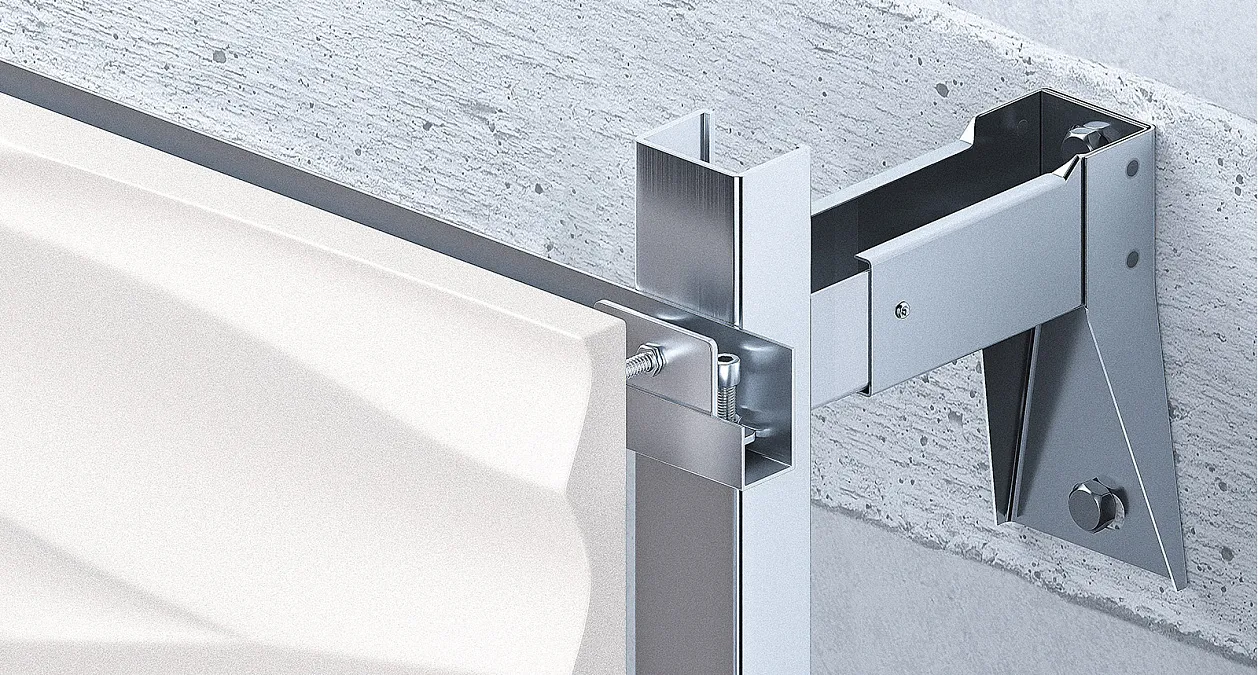

Подсистема под стеклофибробетон (СФБ)
Артикул: ОП-СФБ
Облицовка: стеклофибробетон
Крепление: вытяжные заклёпки через втулки
| Материал каркаса | оцинкованная сталь |
| Крепёж облицовки | заклёпка через уплотнительную втулку |
| Вылет кронштейна | 90–320 мм |
| Срок службы | до 50 лет |
| Класс пож. безопасности | НГ (негорючая) |
| Крепление к основанию | анкер / дюбель по материалу стены |
Оставить заявку
Каркас под крупные панели из стеклофибробетона. Крепление заклёпками через резиновые втулки жёстко фиксирует плиту и бережёт её края.
Рекомендуется для:
- современной архитектуры с крупными элементами,
- жилых комплексов и общественных зданий.

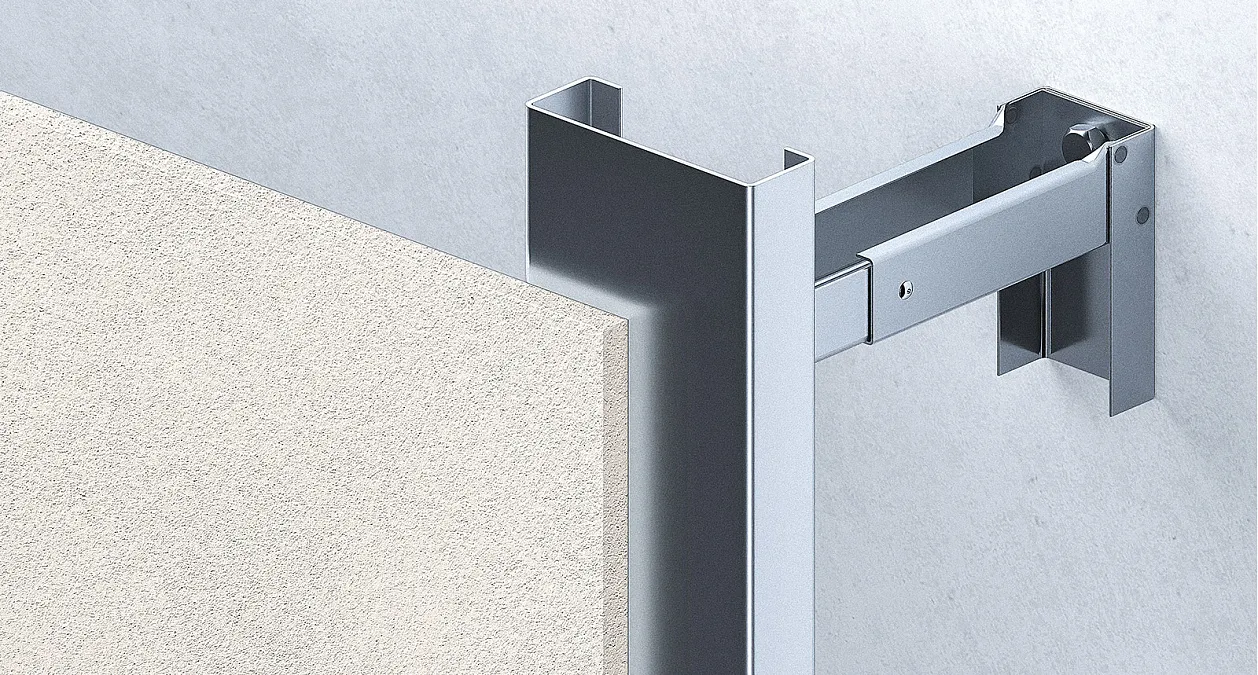

Подсистема под фиброцементные плиты
Артикул: ОП-ФЦ
Облицовка: фиброцементные плиты
Крепление: видимое (заклёпка) / скрытое
| Материал каркаса | оцинкованная сталь |
| Крепёж облицовки | вытяжная заклёпка / кляммер |
| Вылет кронштейна | 90–320 мм |
| Срок службы | до 50 лет |
| Класс пож. безопасности | НГ (негорючая) |
| Крепление к основанию | анкер / дюбель по материалу стены |
Оставить заявку
Каркас с шагом стоек под стандартные форматы фиброцементных плит. Возможны горизонтальная и вертикальная раскладка, видимый и скрытый крепёж.
Рекомендуется для:
- жилых комплексов и коттеджей,
- реконструкции фасадов.

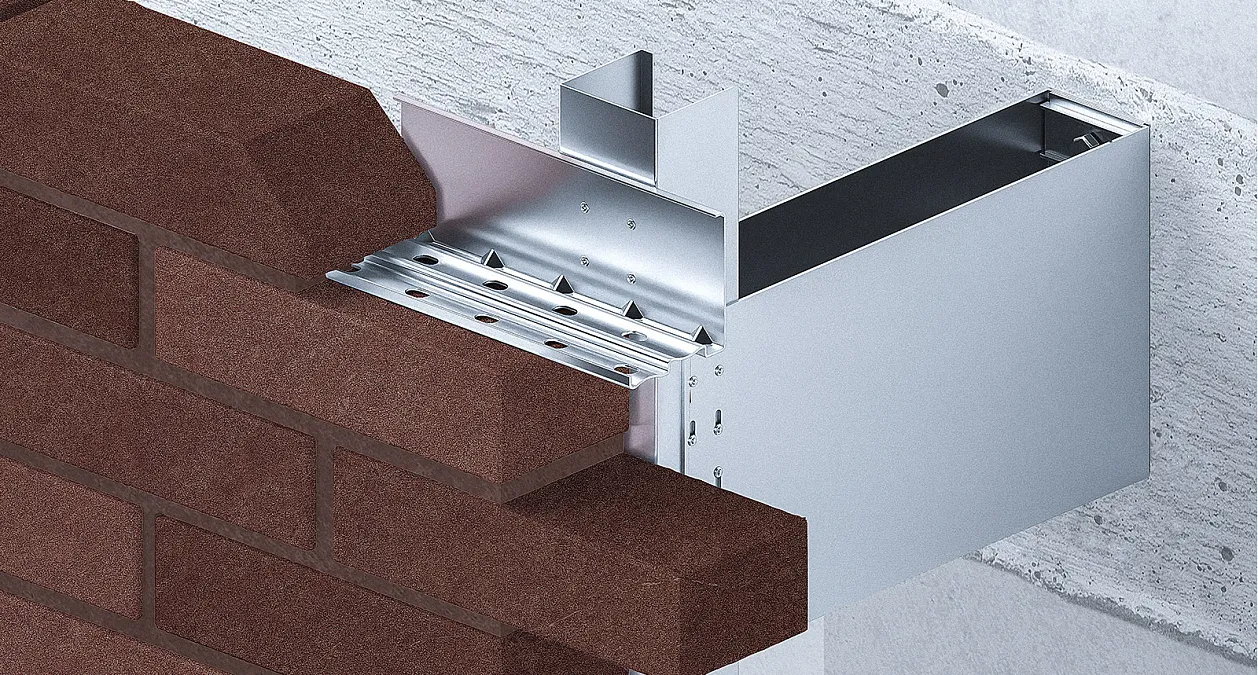

Подсистема под клинкер и облицовочный кирпич
Артикул: ОП-КЛ
Облицовка: клинкерная плитка, керамический кирпич
Крепление: опорные полки (с затиркой / открытый шов)
| Материал каркаса | оцинкованная сталь |
| Крепёж облицовки | стартовые и рядные опорные полки |
| Вылет кронштейна | 90–320 мм |
| Срок службы | до 50 лет |
| Класс пож. безопасности | НГ (негорючая) |
| Крепление к основанию | анкер / дюбель по материалу стены |
Оставить заявку
«Кирпичный» фасад на вентилируемой основе. Опорные полки из оцинкованной стали держат вес облицовки и задают ровные швы; шов выполняется с затиркой или открытым.
Рекомендуется для:
- жилой и малоэтажной застройки,
- фасадов в классической стилистике.

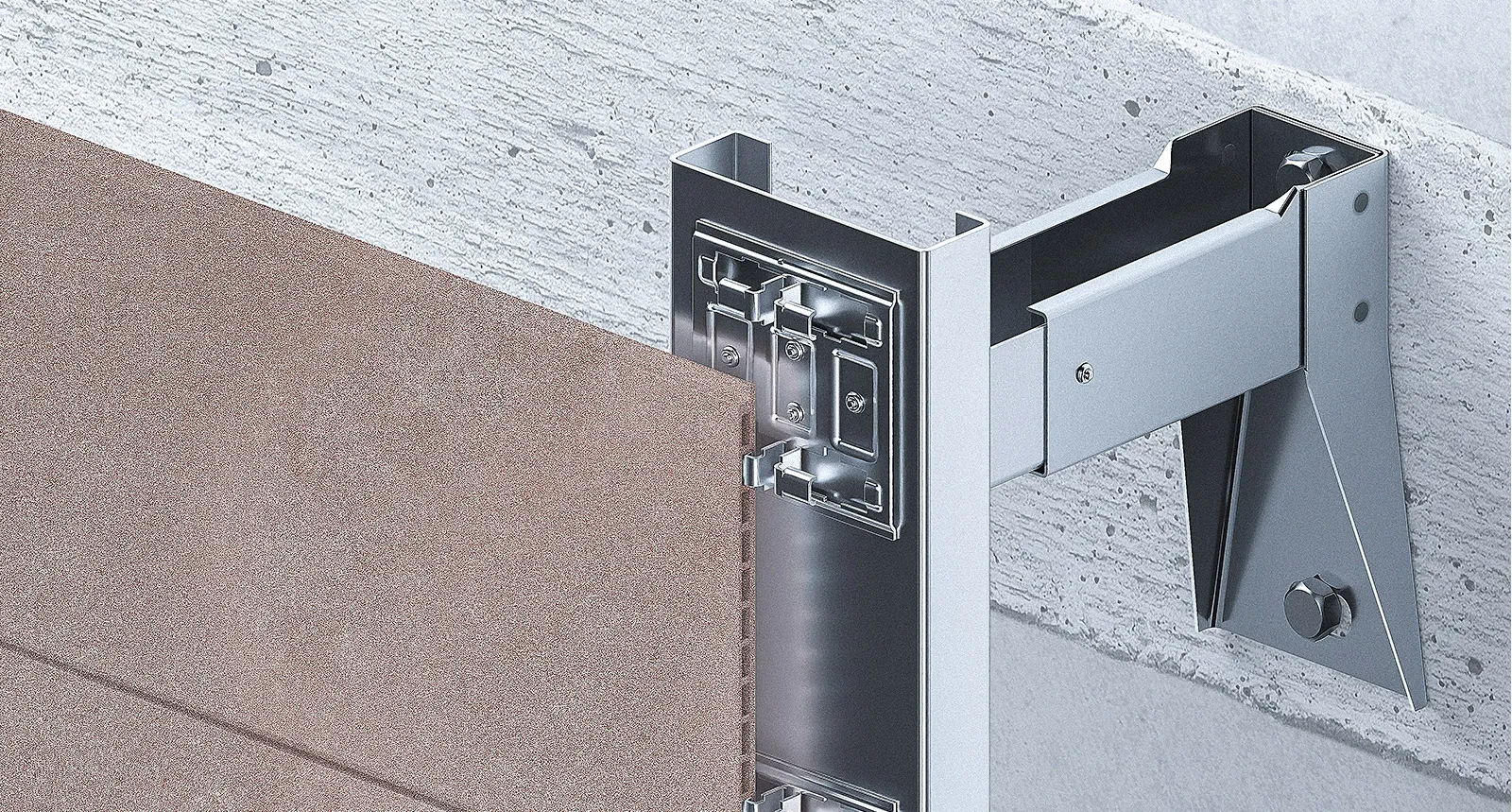

Подсистема под терракотовые панели
Артикул: ОП-ТР
Облицовка: терракотовые панели
Крепление: скрытое, на кляммерах
| Материал каркаса | оцинкованная сталь |
| Крепёж облицовки | скрытый кляммер |
| Вылет кронштейна | 90–320 мм |
| Срок службы | до 50 лет |
| Класс пож. безопасности | НГ (негорючая) |
| Крепление к основанию | анкер / дюбель по материалу стены |
Оставить заявку
Каркас под панели из натуральной обожжённой глины со скрытым креплением и правильной вентиляцией. Тёплая керамическая фактура фасада.
Рекомендуется для:
- жилых и общественных зданий,
- фасадов с выразительной фактурой.

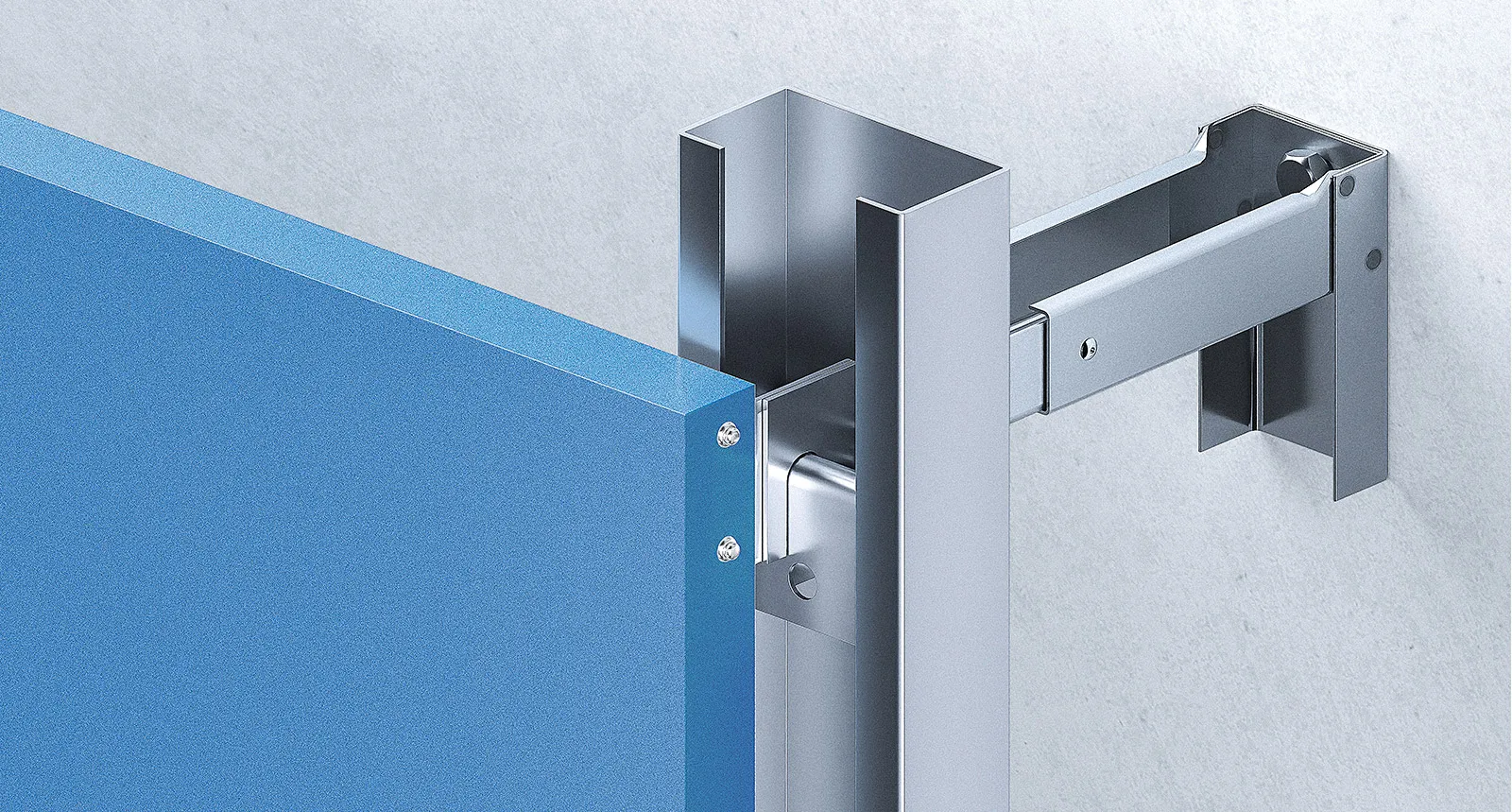

Подсистема под композитные панели
Артикул: ОП-АКП
Облицовка: композитные панели и кассеты
Крепление: скрытое (салазки) / видимое (заклёпка)
| Материал каркаса | оцинкованная сталь |
| Крепёж облицовки | скрытые салазки / заклёпка |
| Вылет кронштейна | 90–320 мм |
| Срок службы | до 50 лет |
| Класс пож. безопасности | НГ (негорючая) |
| Крепление к основанию | анкер / дюбель по материалу стены |
Оставить заявку
Каркас под композит: кассеты на скрытых салазках по принципу замкового соединения или листовые панели на заклёпках. Ровные плоскости, компенсация температурных расширений.
Рекомендуется для:
- торговых и офисных центров,
- объектов с большими площадями фасада.

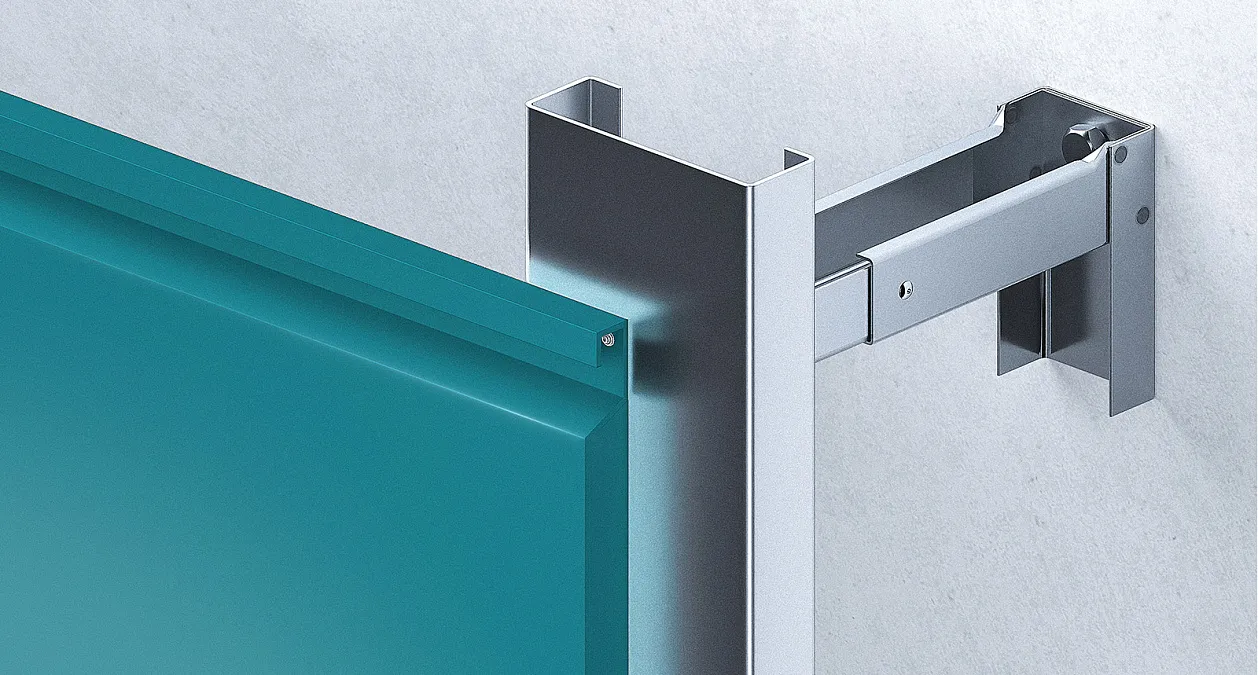

Подсистема под металлокассеты
Артикул: ОП-МК
Облицовка: металлические кассеты
Крепление: скрытое, на салазках
| Материал каркаса | оцинкованная сталь |
| Крепёж облицовки | скрытые салазки, замковое соединение |
| Вылет кронштейна | 90–320 мм |
| Срок службы | до 50 лет |
| Класс пож. безопасности | НГ (негорючая) |
| Крепление к основанию | анкер / дюбель по материалу стены |
Оставить заявку
Экономичное и огнестойкое решение: металлические кассеты из оцинкованной стали на скрытых салазках. Хорошая звукоизоляция и высокая ремонтопригодность — кассету можно снять отдельно.
Рекомендуется для:
- коммерческих и промышленных зданий,
- бюджетных фасадных решений.
Элементы подсистемы
Кронштейны ККУ и удлинители
Артикул: ЭЛ-КР
Назначение: вынос и регулировка каркаса
| Материал | оцинкованная сталь |
| Вылет консоли | 90–320 мм |
| Удлинители | для увеличения вылета |
| Терморазрыв | паронитовая прокладка |
| Крепление к основанию | анкер / дюбель |
Оставить заявку
Несущие усиленные кронштейны с вылетом консоли 90–320 мм и удлинители к ним. Задают воздушный зазор и толщину утеплителя; паронитовая прокладка исключает «мостик холода».
Направляющие профили
Артикул: ЭЛ-ПР
Назначение: несущий каркас под облицовку
| Материал | оцинкованная сталь |
| Типы профиля | Г-, Z-, Т-образные, шляпные |
| Толщина стали | по спецификации |
| Соединение | подвижное / глухое (по проекту) |
Оставить заявку
Вертикальные и горизонтальные направляющие для каркаса: Г-, Z-, Т-образные и шляпные профили. Тип и раскладка подбираются под облицовку и её геометрию.
Кляммеры
Артикул: ЭЛ-КЛ
Назначение: крепление плитной облицовки
| Материал | оцинкованная / нержавеющая сталь |
| Типы | рядовой, стартовый |
| Крепёж | видимый (окрашивается в цвет) |
| Под облицовку | керамогранит, камень, терракот |
Оставить заявку
Рядовые и стартовые кляммеры из оцинкованной или нержавеющей стали для видимого крепления плит. Окрашиваются в цвет облицовки.
Крепёж и сопутствующие элементы
Артикул: ЭЛ-КРП
Назначение: монтаж каркаса и утеплителя
| Анкеры и дюбели | по материалу стены |
| Тарельчатые дюбели | для утеплителя |
| Заклёпки | вытяжные |
| Прокладки | паронит (терморазрыв) |
Оставить заявку
Полный комплект метизов: анкеры и дюбели под материал стены, тарельчатые дюбели для утеплителя, вытяжные заклёпки и паронитовые прокладки. Только сертифицированный крепёж.
Реализованные проекты
- Коммерческие объекты 21 объект
- Частные дома 10 домов
Состав и комплектующие оцинкованной системы
В компании ООО "Фастек" вы можете заказать как отдельные элементы конструкции, так и полностью скомплектованную подсистему под ваш объект:
1. Кронштейны и удлинители
Несущие и опорные кронштейны (ККУ, КК) с вылетом консоли от 90 до 320 мм. Подбираются под толщину утеплителя и ветровую нагрузку, позволяя нивелировать любые неровности стен.
2. Направляющие профили
Профили из оцинкованной стали разного сечения (Г-образные, Т-образные, Z-образные, Шляпные/П-образные), формирующие жесткий вертикальный или перекрестный каркас.
3. Элементы крепления облицовки
Рядовые и стартовые кляммеры (для керамогранита), скрытые фасадные салазки (для композита и металлокассет), декоративные полки (для клинкера и кирпича).
4. Изоляция и метизы
Паронитовые терморазрывные прокладки (защита от «мостиков холода»), тарельчатые дюбели для утеплителя, анкеры, вытяжные заклепки и саморезы.
Готовые решения под различные виды облицовки
- Под керамогранит: надежное крепление на оцинкованные кляммеры с виброгасящими уплотнителями для тяжелых фасадных плит.
- Под фиброцементные плиты: система открытого или скрытого типа на вертикальные Т- и Г-профили с компенсационными втулками.
- Под композитные панели и металлокассеты: подсистема со скрытым замковым креплением на салазках, компенсирующая температурные расширения металла.

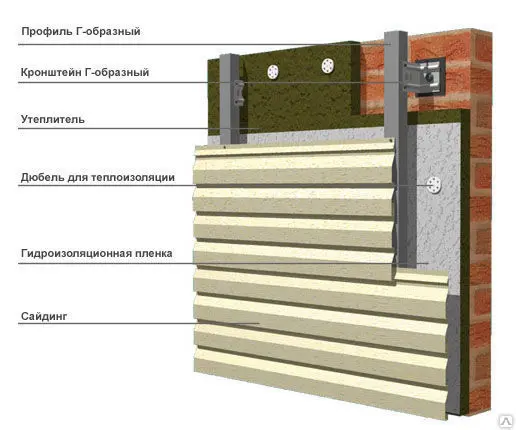

- Под профлист и металлосайдинг: наиболее легкая и экономичная вертикальная схема каркаса.
Все элементы подсистем изготавливаются из оцинкованной стали высокого качества, проходят строгий контроль и сопровождаются необходимыми паспортами и сертификатами соответствия.
Типы фасадных конструкций
Вертикальная система
Применяется при раскладке материалов типа профнастила, сайдинга или фасадных кассет. Нагрузка распределяется по вертикальным направляющим, что снижает металлоемкость и итоговую стоимость решения.
Перекрестная (вертикально-горизонтальная)
Оптимальна для тяжелых облицовок (ферамогранит, камень, фиброцемент). Состоит из горизонтальных и вертикальных профилей, благодаря чему нагрузка равномерно распределяется по всей поверхности стены.
Преимущества оцинкованных подсистем ООО "Фастек"
- Экономическая выгода: оцинкованный каркас до 30–40% дешевле аналогов из нержавеющей стали или алюминия.
- Всесезонный монтаж: отсутствие «мокрых» строительных процессов позволяет проводить монтаж в любое время года.
- Выравнивание фасада: кронштейны переменной длины позволяют идеально скрыть даже значительные дефекты и перепады несущих стен.
- Пожарная безопасность: оцинкованная сталь относится к группе негорючих материалов (класс НГ).
Основные этапы монтажа вентфасада:
- 1. Разметка и кронштейны: фиксация несущих кронштейнов к стене анкерами через паронитовые прокладки.
- 2. Утепление: укладка плит минеральной ваты и их фиксация тарельчатыми дюбелями.
- 3. Каркас: монтаж и выравнивание оцинкованных направляющих профилей с обеспечением воздушного зазора 40–60 мм.
- 4. Облицовка: установка выбранных фасадных панелей, кассет или плит.
Для заказа оцинкованной подсистемы в Минске, получения прайс-листа или вызова специалиста на объект для замера, оставьте заявку на сайте или свяжитесь с компанией ООО "Фастек" по указанным телефонам.
